FlexiGrip

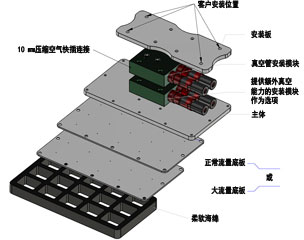

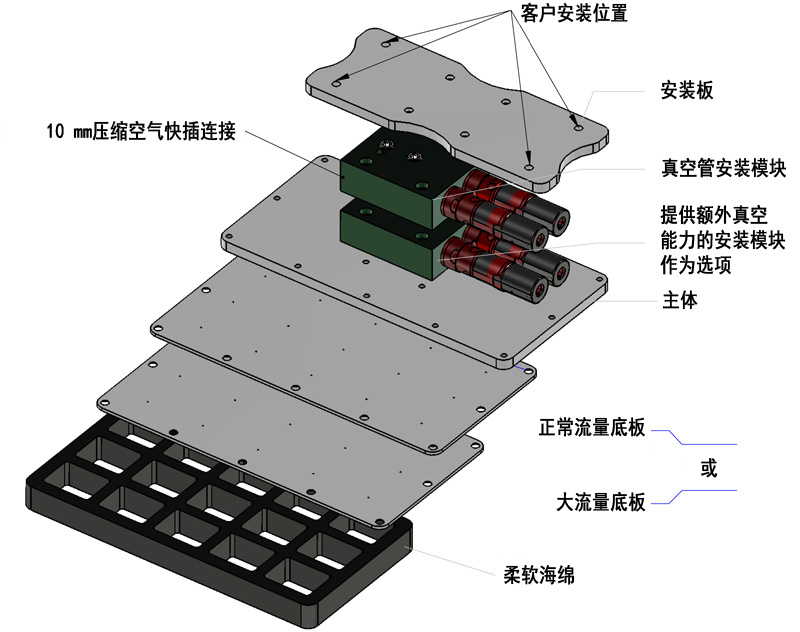

value gripper schema small CN

概念



变形的和不平整的工件

相比其他复杂的机械式夹具更为经济的方法

内含真空源（多级真空管）

至少80 %的覆盖面积





优势



安装快速（自带安装连接板）

快速抓取和释放

使用简易

低维护

可由水平向垂直倾斜转动





方便客制化



能够按您的需要来方便经济地制造

吸具内可分区

抓取能力方便按照海绵和真空管不同来调整

海绵孔大小和数量可按照要求调整

Labeling

VL- PG- 200x350 -REG -2STX2
标注 技术
- PG = 不同大小的通孔		 尺寸
- 100x250 mm
- 150x300 mm
- 200x350 mm
- 250x400 mm		 流
- REG = 正常
- HG = 高		 综合真空源
- 1ST
- 2ST
- PLUG
- HB = 軟管倒鉤
- XB = 外部



例子 VL-PG150x300-HG-2STX2
Value Gripper 吸具校准光圈调整，每300毫米高流动性和尺寸150mm,2个2级墨盒

value100x250 drawingvalue100x250 3d



供气压力: 6 bar 抓取力 N *
20% 真空 40% 真空 60% 真空
VL-PG100x250-REG-2ST 非泄漏工况… 如钢铁 141(31.09) 288(63.49) 431(95.02)
半泄漏工况… 如木料 137(30.2) 261(57.54) 385(84.88)
泄漏工况… 如纸箱 96(21.16) 155(34.17) 219(48.28)
对于PG吸具，建议覆盖面积达到80%以上 - * 完全覆盖, 安全因素1.5已应用



  技术参数 可更换部件
耗气量
Nl/sec(scfm)		 最大真空流量
Nl/sec(scfm)		 重量
kg(Lbs)		 海绵吸盘 真空发生器
VL-PG100x250-REG-2ST 1.75(3.71) 3.3(6.99) 1.55(3.42) PGF100.250 PPMS
规格可能改变



value150x300 drawingvalue150x300 3d



供气压力: 6 bar 抓取力 N *
20% 真空 40% 真空 60% 真空
VL-PG150x300-REG-2STX2 非泄漏工况… 如钢铁 293(64.6) 597(131.62) 894(197.09)
半泄漏工况… 如木料 283(62.39) 589(129.85) 872(192.24)
泄漏工况… 如纸箱 199(43.87) 321(70.77) 442(97.44)
对于PG吸具，建议覆盖面积达到80%以上 - * 完全覆盖, 安全因素1.5已应用



  技术参数 可更换部件
耗气量
Nl/sec(scfm)		 最大真空流量
Nl/sec(scfm)		 重量
kg(Lbs)		 海绵吸盘 真空发生器
VL-PG150x300-REG-2STX2 3.5(7.42) 6.6(13.98) 3.2(7.05) PGF150.300 PPMD
VL-PG150x300-REG-2STX3 5.25(11.1) 9.9(20.97) 4.2 (9.25) PGF150.300 2 x PPMD
VL-PG150x300-REG-2STX4 7(14.84) 13.2(27.96) 4.2 (9.25) PGF150.300 2 x PPMD
规格可能改变



value200x350 drawingvalue200x350 3d



供气压力: 6 bar 抓取力 N *
20% 真空 40% 真空 60% 真空
VL-PG200x350-REG-2STX2 非泄漏工况… 如钢铁 597(131.62) 1289(284.18) 1785(393.52)
半泄漏工况… 如木料 504(111.11) 1146(252.65) 1729(381.18)
泄漏工况… 如纸箱 382(84.22) 631(139.11) 685(151.02)
对于PG吸具，建议覆盖面积达到80%以上 - * 完全覆盖, 安全因素1.5已应用



  技术参数 可更换部件
耗气量
Nl/sec(scfm)		 最大真空流量
Nl/sec(scfm)		 重量
kg(Lbs)		 海绵吸盘 真空发生器
VL-PG200x350-REG-2STX2 3.5(7.42) 6.6(13.98) 4.65(10.25) PGF200.350 PPMD
VL-PG200x350-REG-2STX3 5.25(11.1) 9.9(20.97) 5.65(12.45) PGF200.350 2 x PPMD
VL-PG200x350-REG-2STX4 7(14.84) 13.2(27.96) 5.65(12.45) PGF200.350 2 x PPMD
规格可能改变



value250x400 drawingvalue250x400 3d



供气压力: 6 bar 抓取力 N *
20% 真空 40% 真空 60% 真空
VL-PG250x400-REG-2STX2 非泄漏工况… 如钢铁 707(155.87) 1529(337.09) 2117(466.72
半泄漏工况… 如木料 598(131.83) 1470(324.08) 2035(448.64)
泄漏工况… 如纸箱 453(99.87) 748(164.9) 812(179.02)
对于PG吸具，建议覆盖面积达到80%以上 - * 完全覆盖, 安全因素1.5已应用



  技术参数 可更换部件
耗气量
Nl/sec(scfm)		 最大真空流量
Nl/sec(scfm)		 重量
kg(Lbs)		 海绵吸盘 真空发生器
VL-PG250x400-REG-2STX2 3.5(7.42) 6.6(13.98) 4.65(10.25) PGF200.350 PPMD
VL-PG250x400-REG-2STX3 5.25(11.1) 9.9(20.97) 5.65(12.45) PGF200.350 2 x PPMD
VL-PG250x400-REG-2STX4 7(14.84) 13.2(27.96) 5.65(12.45) PGF200.350 2 x PPMD
规格可能改变
