BAG HANDLER - GARRA DE ESPUMA

TODAS LAS INDUSTRIAS - ESTÁNDAR

bag handler vacuum gripper
Bag handler foam vacuum gripper

CONCEPTO



  • Recoge bolsas y otros productos empaquetados
  • Puede utilizarse para otro tipo de productos solos que abarcan el prensor completo
  • La montura de espuma gruesa compensa con la forma de los productos





VENTAJAS



  • Listo para utilizar (fuente de vacío incluida)
  • Montura de espuma fácil de cambiar
  • Varias zonas operadas de forma automática a través de válvulas de verificación (opcional si se precisa manipular diferentes tamaños)





FÁCIL DE ADAPTAR



  • Tamaño ajustable para adaptarse a sus bolsas
  • Profundidad de la cámara ajustable
  • Aspiradores para aumentar el flujo de productos porosos

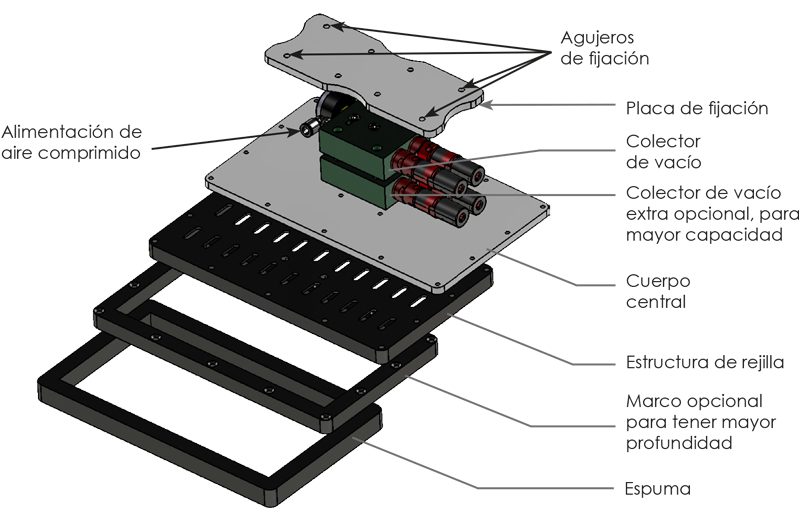

bag handler drawing 1bag handler 3d







  Tamaño del prensor en mm(in)
A B C
BG-100x250-NF-1ST 100(3.94) 250(9.84) 62(2.44)
BG-150x300-NF-1STX2 150(5.91) 300(11.81) 62(2.44)
BG-200x350-NF-1STX2 200(7.87) 350(13.78) 62(2.44)
BG-250x400-NF-1STX2 250(9.84) 400(15.75) 93(3.66)
BG-300x500-NF-1STX2 300(11.81) 500(19.68) 93(3.66)
BG-400x600-NF-1STX2 400(15.75) 600(23.62) 93(3.66)

r150 drawingbag handler r 3d



  Tamaño del prensor en mm(in)
BG-R150-NF-1ST ∅150 (5.91)



bag handler drawingbag handler 3d



  Fuerza de sujeción N(Lbs)*
No poroso Semiporoso Poroso
BG-R150-NF-1ST 195(42.9) 117(25.8) 49(10.7)
BG-100x250-NF-1ST 277(61) 166(36.6) 69(15.2)
BG-150x300-NF-1STX2 500(110.1) 300(66) 125(27.5)
BG-200x350-NF-1STX2 777(171.1) 466(102.6) 194(42.7)
BG-250x400-NF-1STX2 1111(244.7) 666(146.7) 277(61)
BG-300x500-NF-1STX2 1666(366.9) 1000(220.2) 416(91.6)
BG-400x600-NF-1STX2 2666(587.2) 1600(352.4) 666(146.7)
*Garra Completamente cubierta, coeficiente de seguridad 1,5 ya aplicado
Las especificaciones están sujetas a cambios


bag handler drawingbag handler 3d



Multi-zona para diferentes tamaños de productos

Uso de turbina, cuando un elevado caudal es requerido (productos blandos y porosos)

Diseños personalizados

Labeling

BG- 100x250 -AF -2STX2
Tipo
de la Garra		 Dimensiones :
- ø150 mm
- 100x250 mm
- 150x300 mm
- 200x350 mm
- 250x400 mm
- 300x500 mm
- 400x600 mm		 Al Marco :
- NF = Con marco normal
- AF = Con marco adicional		 Fuente de vacío
Integrada :
- 1ST
- 2ST
- PLUG
- HB = Racor para conexión rápida con tubo
- XB = Racor externo



Ejemplo: BG-400x600-NF-2STX4
Garra para bolsas , dimensiones 400 mm por 600 mm con marco estándar y cuatro cartuchos de 2 etapas
