PLUG & PICK - VAKUUM GREIFER

ALLE INDUSTRIEZWEIGE - STANDARD

FlexiGrip
plug&pick vacuum gripper

VIELSEITIG



  • Greifleistung bleibt konstant, unabhängig davon, ob Einzelteile oder ganze Lagen gehandelt werden
  • Wechsel von Produkten zu Ziehpaletten zu Holzpaletten ohne Einstellen
  • Robust und unempfindlich gegenüber Staub





KOMPAKT



  • Steigrandausführung für „Karton in Schachtel“-Anwendungen
  • Maßgeschneiderte Kundenlösungen für spezifische Anwendungen
  • Die Einheiten werden in sich geschlossene

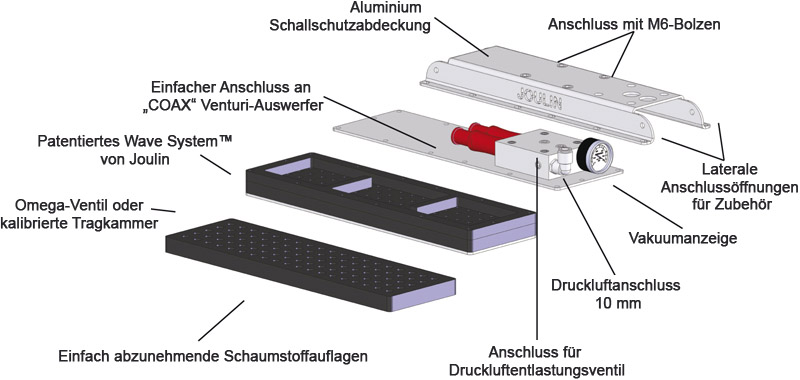

EINFACHE MONTAGE



  • 10 mm Druckluft-Schnellanschlüsse
  • Nachrüstbar zu bestehenden Schalen oder bestehenden Pumpen
  • Patentiertes Wave System™ von Joulin spart bis zu 50 % Energie

pp120x230 drawing120x230 3d



Speisedruck: 6 bars - 87 psi Haltekraft N(Lbs)*
20% vakuum 40% vakuum 60% vakuum
PP-VG-120x230-P20-3ST Nicht porös… wie Stahl 140(30.8) 270(59.4) 400(88)
Halbporös… wie Holz 130(28.6) 210(46.2) 250(55)
Porös… wie Karton 115(25.3) 200(44) 230(50.6)



PP-PG-120x230-P20-2ST Nicht porös… wie Stahl 140(30.8) 270(59.4) 400(88)
Halbporös… wie Holz 100(22) 150(33) 200(44)
Porös… wie Karton 70(15.5) 120(26.4) 170(37.4)
80% Deckung ist für Greifer PG empfohlen - *vollständig erholt, Sicherheitsfaktor 1,5 bereits angewendet



  Technische Daten Austauschbare Teile
Luftverbrauch
Nl/sec(scfm)		 Maximaler Durchfluss
Nl/sec(scfm)		 Gewicht
kg(Lbs)		 Schaumstoffauflage Vakuumgenerator
PP-PG-120x230-P20-2ST 1.75(3.71) 3.3(6.99) 1.55(3.42) PPF120.230.20 PPMS
PP-VG-120x230-P20-3ST 1.75(3.71) 6(12.7) 2.3(5.07) PPF120.230.20 PPMS
PP-PG-120x230-P40-2ST 1.75(3.71) 3.3(6.99) 1.55(3.42) PPF120.230.40 PPMS
PP-VG-120x230-P40-3ST 1.75(3.71) 6(12.7) 2.3(5.07) PPF120.230.40 PPMS
Spezifikationen unverbindlich – können Änderungen unterliegen

pp120x400 drawing120x400 3d



Speisedruck: 6 bars - 87 psi Haltekraft N(Lbs)*
20% vakuum 40% vakuum 60% vakuum
PP-VG-120x400-P20-3STX2 Nicht porös… wie Stahl 290(63.8) 570(125.4) 850(187)
Halbporös… wie Holz 250(55) 340(74.8) 470(103.4)
Porös… wie Karton 190(41.8) 290(63.8) 400(88)



PP-PG-120x400-P20-2STX2 Nicht porös… wie Stahl 290(63.8) 560(123.2) 830(182.6)
Halbporös… wie Holz 200(44) 340(74.8) 470(103.4)
Porös… wie Karton 180(39.6) 290(63.8) 400(88)
80% Deckung ist für Greifer PG empfohlen - *vollständig erholt, Sicherheitsfaktor 1,5 bereits angewendet



  Technische Daten Austauschbare Teile
Luftverbrauch
Nl/sec(scfm)		 Maximaler Durchfluss
Nl/sec(scfm)		 Gewicht
kg(Lbs)		 Schaumstoffauflage Vakuumgenerator
PP-PG-120x400-P20-2STX2 3.5(7.42) 6.6(13.98) 2.5(5.15) PPF120.400.20 PPMD
PP-VG-120x400-P20-3STX2 3.5(7.42) 12(25.4) 3.55(7.83 PPF120.400.20 PPMD
PP-PG-120x400-P40-2ST 1.75(3.71) 3.3(6.99) 2.5(5.15) PPF120.400.40 PPMD
PP-VG-120x400-P40-3ST 1.75(3.71) 6(12.7) 3.55(7.83) PPF120.400.40 PPMD
Spezifikationen unverbindlich – können Änderungen unterliegen



pp200x400 drawing200x400 3d 1



Speisedruck: 6 bars - 87 psi Haltekraft N(Lbs)*
20% vakuum 40% vakuum 60% vakuum
PP-VG-200x400-P20-3STX4 Nicht porös… wie Stahl 640(140.8) 1170(257.4) 1420(312.4)
Halbporös… wie Holz 360(79.2) 500(110) 650(143)
Porös… wie Karton 300(66) 490(107.8) 650(143)



PP-PG-200x400-P20-2STX4 Nicht porös… wie Stahl 630(138.6) 1171(257.4) 1420(312.4)
Halbporös… wie Holz 360(79.2) 500(110) 650(143)
Porös… wie Karton 300(66) 470(103.4) 433(94.6)
80% Deckung ist für Greifer PG empfohlen - *vollständig erholt, Sicherheitsfaktor 1,5 bereits angewendet



  Technische Daten Austauschbare Teile
Luftverbrauch
Nl/sec(scfm)		 Maximaler Durchfluss
Nl/sec(scfm)		 Gewicht
kg(Lbs)		 Schaumstoffauflage Vakuumgenerator
PP-PG-200x400-P20-2STX4 7(14.84) 13.2(27.96) 3.9(8.6) PPF200.400.20 2 x PPMD
PP-VG-200x400-P20-3STX4 7(14.84) 24(50.8) 6.15(13.56) PPF200.400.20 2 x PPMD
PP-PG-200x400-P40-2STX2 3.5(7.42) 6.6(13.98) 3.9(8.6) PPF200.400.40 2 x PPMD
PP-VG-200x400-P40-3STX2 3.5(7.42) 12(25.4) 6.15(13.56) PPF200.400.40 2 x PPMD
Spezifikationen unverbindlich – können Änderungen unterliegen

pp160x600 drawing

 160x600 3d

Speisedruck: 6 bars - 87 psi Haltekraft N(Lbs)*
20% vakuum 40% vakuum 60% vakuum
PP-VG-160x600-P20-3STX4 Nicht porös… wie Stahl 768(168.9) 1404(308.8) 1704(374.8)
Halbporös… wie Holz 432(95) 600(132) 780(171.6)
Porös… wie Karton 360(79) 588(129) 780(171.6)



PP-PG-160x600-P20-2STX4 Nicht porös… wie Stahl 756(166.3) 1404(308.8) 1704(374.8)
Halbporös… wie Holz 518(114) 600(132) 780(171.6)
Porös… wie Karton 432(95) 564(124) 516(113.5)
80% Deckung ist für Greifer PG empfohlen - *vollständig erholt, Sicherheitsfaktor 1,5 bereits angewendet



  Technische Daten Austauschbare Teile
Luftverbrauch
Nl/sec(scfm)		 Maximaler Durchfluss
Nl/sec(scfm)		 Gewicht
kg(Lbs)		 Schaumstoffauflage Vakuumgenerator
PP-PG-160x600-P20-2STX4 7(14.84) 13.2(27.96) 4.6(10.14) PPF160.600.20 2 x PPMD
PP-VG-160x600-P20-3STX4 7(14.84) 24(50.8) 7.2(15.87) PPF160.600.20 2 x PPMD
PP-PG-160x600-P40-2STX2 3.5(7.42) 6.6(13.98) 4.6(10.4) PPF160.600.40 2 x PPMD
PP-VG-160x600-P40-3STX2 3.5(7.42) 12(25.4) 7.2(15.87) PPF160.600.40 2 x PPMD
Spezifikationen unverbindlich – können Änderungen unterliegen

Labeling

PP- VG- 120x400 -P20 -3STX2
Reihe
des Greifers		 Technologie :
- VG = Unabhängige Ventile
in jeder Öffnung
- PG = Kalibrierten Löcher		 Abmessungen :
- 120x230 mm
- 120x400 mm
- 200x400 mm
- 160x600 mm		 Lochraster :
- P20 = 20 mm
- P40 = 40 mm		 Integrierte
Vakuumsystem :
- 1ST
- 2ST
- 3ST



Beispiel : PP-PG200x400P40-2STX2
Plug and Pick Greifer mit Kalibrierten Löcher, Abmessungen 200 mm von 400 mm. Lochraster 40 mm mit 2 Zwei-Stufen cartridge.
